Esercitazione disegno

Realizzare il complessivo di una ruota a sei razze che viene manovrata mediante una maniglia e che trasmette momento torcente ad un albero mediante una linguette. La maniglia deve essere fissata alla periferia della ruota mantenendo la possibilità di rotazione relativa rispetto a quest'ultima.

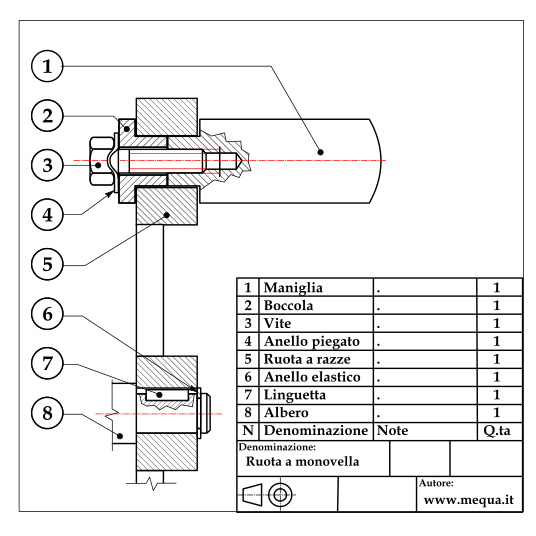

Possibile soluzione

Per risolvere questo esercizio è sufficiente utilizzare alcune delle nozioni imparate durante il corso. In questo esercizio viene richiesto di far ruotare la maniglia rispetto alla ruota.Per ottenere questo risultato è sufficiente prevedere che la maniglia risulti forata e filettata lungo il proprio asse. Su questa filettatura verrà stretta una vite e verrà piegato un anello anti svitamento. Questo anello dovrà prevedere due deformazioni: la prima sul fianco della faccia dell'esagono della testa della vite, una seconda, dalla parte opposta, entro una tacca ricavata sulla boccola. In tale modo lo svitamento della vite viene impedito dall'anello che rimane incastato sia con la boccola che con la vite.
Sul albero condotto, è stata richiesta una linguetta e per impedire lo scorrimento è stato previsto un anello elastico.

Per quanto riguarda il disegno della ruota a razze, essa è stata disegnata solo parzialmente poichè i suoi dettagli realizzativi possono essere approfonditi ne disegno di particolare, senza appesantire troppo il complessivo di cui sopra. E' necessario ricordare che le razze della ruota non si devono sezionare, quindi potrebbe essere meno immediata la comprensione di questo componente.
