Esercitazione 101: Soluzione.

ESERCITAZIONE della sezione Disegno Tecnico

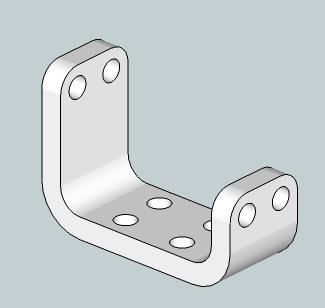

Possibile soluzione per l'esercitazione di Disegno Tecnico Meccanico che aveva come Particolare di partenza quello riportato nella pagina sottostante. Il particolare in questione è stato denominato "Distanziere ad U". Partendo dall'assonometria isometrica del particolare, l'esercitazione prevede che vengano sviluppati i seguenti allegati:

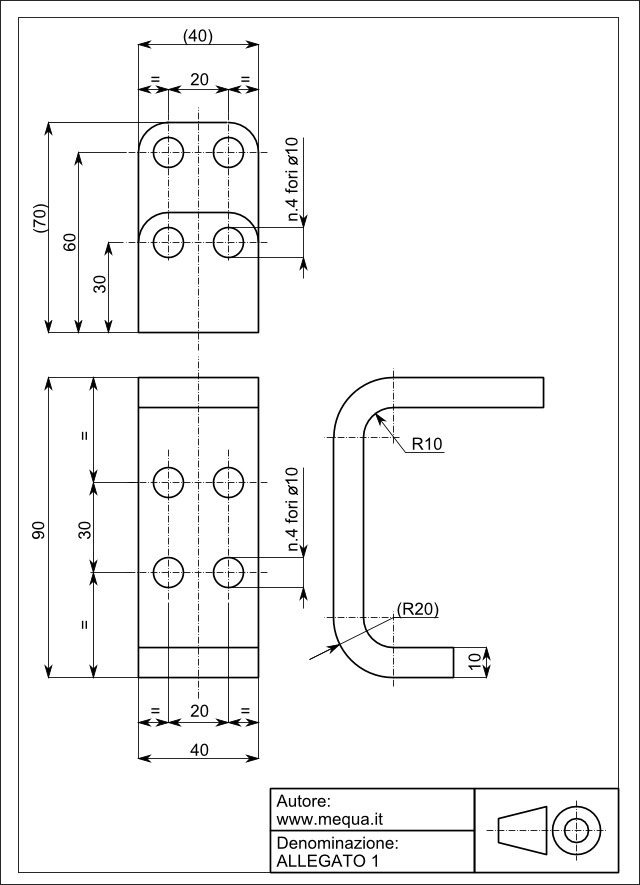

ALLEGATO1: Disegno tecnico Quotato del Particolare.
ALLEGATO2: Frusso semplificato del processo produttivo.
ALLEGATO3: Ciclo delle Lavorazioni.

Note:
Misure a piacere.
Tenere conto degli archi dovuti al processo di piegatura del pezzo.

Pezzo meccanico ottenuto per piegatura a caldo di un semilavorato di sezione opportuna.
Dopo l'approvvigionamento il piatto viene troncato e piegato. A seconda della quantità del lotto di produzione si possono prevedere diversi metodi per la realizzazione dei raccordi. In questa sede si preferisce considerare un lotto di produzione molto modesto tale da rendere cononveniente la realizzazione dei raccordi per asportazione di truciolo. Successivamente il pezzo viene forato con otto fori passanti, che necessitano di un doppio piazzamento vista la direzione differente degli assi. La parte centrale disposta orizzontalmente risulta forata con 4 fori, mente i fori disposti 2 a 2 sulle due ali laterali risultano sfalzati in verticale.
